Teleskop kulatý ATK s certifikací ETA

Teleskopická střešní hmoždinkak připevnění izolačních vrstev na plochých střechách. Kulatý talíř eliminuje nutnost polohování teleskopu při montáži. Připojení se může provádět různými vruty, které umožňují montáž termoizolace do libovolného druhu podkladu: trapézový plech, dřevo, beton.

Materiál: Polypropylen

Rozměry:

L mm	Balení ks
35	500
55	400
85	400
105	400
135	300
155	200
165	200
185	200
235	100
285	100
325	50
385	50
425	50
525	50

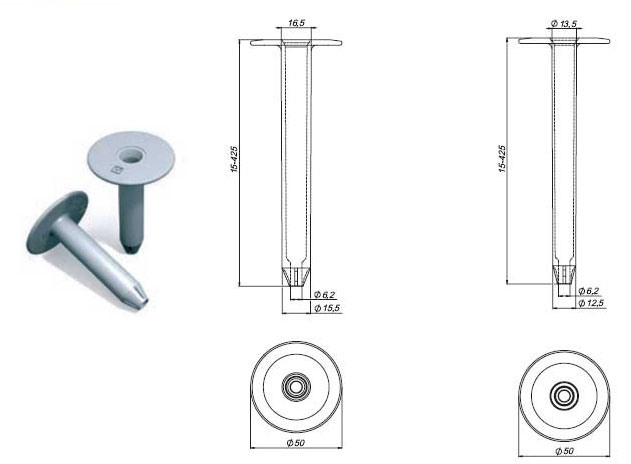

Teleskop kulatý standard

Teleskopická střešní hmoždinka k připevnění izolačních vrstev na plochých střechách. Kulatý talíř eliminuje nutnost polohování teleskopu při montáži, což je v případě teleskopu s oválným talířem nezbytné. Připojení se může provádět různými vruty, které umožňují montáž termoizolace do libovolného druhu podkladu: trapézový plech, dřevo, beton.

Možnost výběru materiálu: Polypropylen nebo Nylon

Rozměry:

mm	mm
15	30
35	50
65	80
75	90
85	100
95	110
105	120
125	140
135	150
165	180
185	200
225	240
255	270
285	300
325	340
385	400
425	440















































Mimo uvedené rozměry teleskopů standard je možné dodat následující délky:

30, 45, 50, 55, 60, 80, 100, 115, 120, 145, 150, 170, 200, 205, 230, 235, 250, 255, 300, 315, 350, 400, 450, 500, 550, 600, 650, 700 mm.

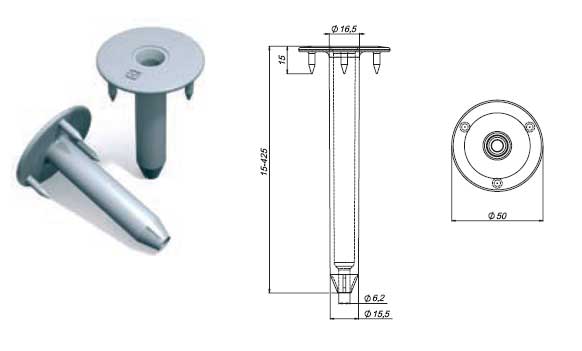

Teleskop kulatý s dokotvením

Teleskopická střešní hmoždinka k připevnění izolačních vrstev na plochých střechách. Dokotvení pomocí 3 kolíků dovoluje přenést velkou zátěž potřebnou především při použití širokých, jednovrstvých hydroizolačních membrán. Kulatý talíř eliminuje nutnost polohování svorníku při montáži. Připojení se může provádět různými vruty, které umožňují montáž termoizolace do libovolného druhu podkladu: trapézový plech, dřevo, beton.

Materiálu: Nylon

Rozměry:

mm	mm
15	30
35	50
65	80
85	100
105	120
125	140
135	150
165	180
185	200
225	240
255	270
285	300
325	340
385	400
425	440

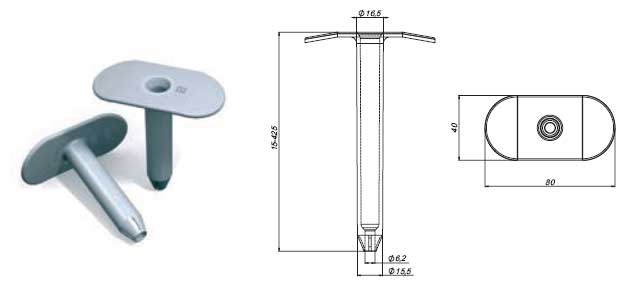

Teleskop oválný standard

Teleskopická střešní hmoždinka k připevnění izolačních vrstev na plochých střechách. Připojení se může provádět různými vruty, které umožňují montáž termoizolace do libovolného druhu podkladu: trapézový plech, dřevo, beton.

Možnost výběru materiálu: Polypropylen nebo Nylon

Rozměry:

mm	mm
15	30
35	50
65	80
85	100
105	120
125	140
135	150
165	180
185	200
225	240
255	270
285	300
325	340
385	400
425	440

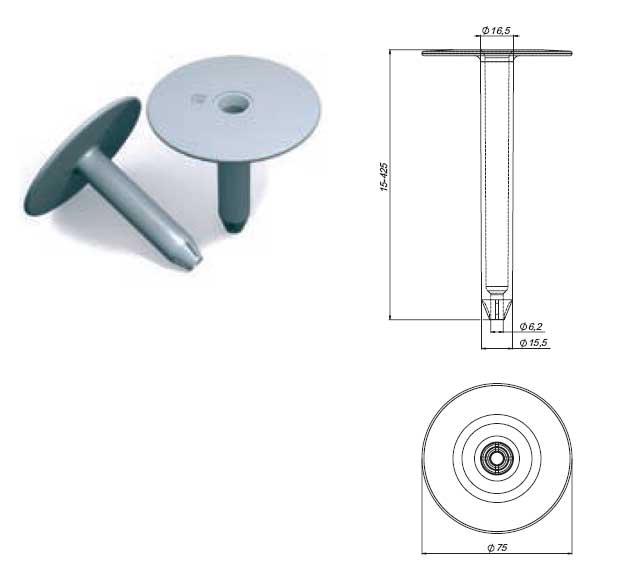

Teleskop s širokým talířem 75mm

Teleskopická střešní hmoždinka k připevnění izolačních vrstev k různým typům podkladu. Vhodný je především na prvotní montáž střešní termoizolace na plochých střechách. Připojení se může provádět různými vruty, které umožňují montáž termoizolace do libovolného druhu podkladu: trapézový plech, dřevo, beton.

Možnost výběru materiálu: Polypropylen nebo Nylon

Rozměry:

mm	mm
15	30
35	50
65	80
85	100
105	120
125	140
135	150
165	180
185	200
225	240
255	270
285	300
325	340
385	400
425	440















































Předem smontovaný teleskopický systém pro podklad z trapézového plechu

Pro maximální zkrácení doby montáže talířových hmoždinek na stavbě Vám nabízíme systém složený s předem smontovaných hmoždinek tj. teleskopu standard a odpovídajícího vrutu typu WO (vruty na vrtání do podkladu z trapézového plechu o tloušťce max. 0,9 mm) nebo WX (vruty pro podklad z trapézového plechu tloušťky max. 1,25 mm) zvoleného pro konkrétní podklad a tloušťku izolačních vrstev. Tím je možné značně snížit práci vynaloženou na montáž svorníku na stavbě.

Rozměry:

mm	mm	mm	mm
65	+ WX - 4,8 x 50	0,9 - 1,25	80
85	+ WX - 4,8 x 50	0,9 - 1,25	100
105	+ WX - 4,8 x 50	0,9 - 1,25	120
125	+ WX - 4,8 x 50	0,9 - 1,25	140
135	+ WX - 4,8 x 50	0,9 - 1,25	150
135	+ WX - 4,8 x 60	0,9 - 1,25	160
165	+ WX - 4,8 x 50	0,9 - 1,25	180
185	+ WX - 4,8 x 50	0,9 - 1,25	200
65	+ WO - 4,8 x 60	0,7 -0,9	80
85	+ WO - 4,8 x 60	0,7 - 0,9	100
105	+ WO - 4,8 x 60	0,7 - 0,9	120
125	+ WO - 4,8 x 60	0,7 - 0,9	140
135	+ WO - 4,8 x 60	0,7 - 0,9	150
135	+ WO - 4,8 x 60	0,7 - 0,9	160
165	+ WO - 4,8 x 60	0,7 - 0,9	180
185	+ WO - 4,8 x 60	0,7 - 0,9	200
