INTEG-STŘECHY s.r.o. > stavební příslušenství > tesařské kování > Kotevní patky

440

Kotevní patky

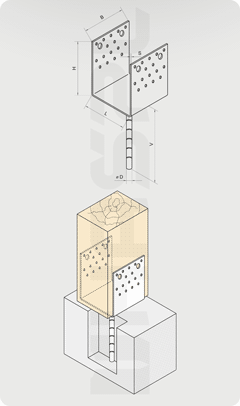

Kotevní patka do betonu typ U

Použití:

  • pro ukotvení tlačených sloupků nebo pilířů k betonovým podkladům.



K montáži:

  • připevnění možné také pomocí svorníků,
  • maximálně 50 mm nad betonem, pak je možno namáhat i na ohyb,
  • únosnost je vyšší než u patky typu L.



Technická data

Rozměry (H x B x S) Doplňkové (L x V x D)
60 x 60 x 4,0 125 x 250 x 16
60 x 70 x 4,0 125 x 250 x 16
60 x 80 x 4,0 125 x 250 x 16
80 x 80 x 4,0 125 x 250 x 16
90 x 80 x 4,0 125 x 250 x 16
100 x 60 x 4,0 125 x 250 x 16
100 x 80 x 4,0 125 x 250 x 16
100 x 100 x 4,0 125 x 250 x 16
120 x 60 x 4,0 125 x 250 x 16
120 x 90 x 4,0 125 x 250 x 20
120 x 100 x 4,0 125 x 250 x 20
120 x 120 x 4,0 125 x 250 x 20
140 x 120 x 4,0 125 x 250 x 20

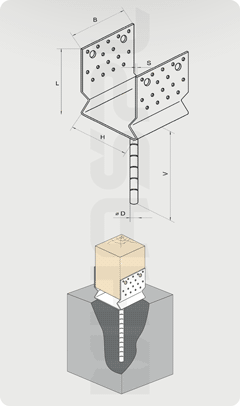

Kotevní patka do betonu typ U s prolisem

Použití:

  • pro ukotvení tlačených sloupků nebo pilířů k betonovým podkladům.



K montáži:

  • připevnění sloupků možné také pomocí svorníků,
  • maximálně 50 mm nad betonem, pak je možno namáhat i na ohyb,
  • únosnost je vyšší než u patky typu L,
  • prolis zabrání nahnívání dřevěných sloupků.



Technická data

Rozměry (H x B x S) Doplňkové (L x V x D)
60 x 60 x 4,0 125 x 250 x 16
80 x 80 x 4,0 125 x 250 x 16
90 x 80 x 4,0 125 x 250 x 16
100 x 80 x 4,0 125 x 250 x 16
100 x 100 x 4,0 125 x 250 x 16
120 x 100 x 4,0 125 x 250 x 20
120 x 120 x 4,0 125 x 250 x 20

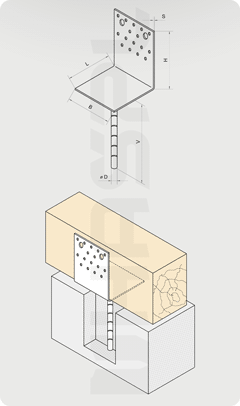

Kotevní patka do betonu typ L

Použití:

  • pro ukotvení tlačených sloupků nebo pilířů k betonovým podkladům.



K montáži:

  • připevnění možné také pomocí svorníků,
  • maximálně 50 mm nad betonem, pak je možno namáhat i na ohyb.



Technická data

Rozměry (H x B x S) Doplňkové (L x V x D)
80 x 80 x 4,0 125 x 250 x 16
100 x 100 x 4,0 125 x 250 x 16
120 x 100 x 4,0 125 x 250 x 20
120 x 120 x 4,0 125 x 250 x 20

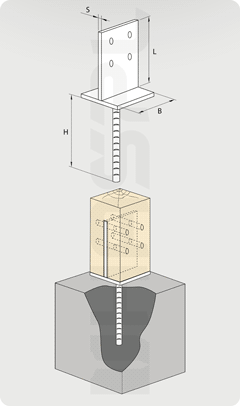

Kotevní patka do betonu typ T

Použití:

  • pro ukotvení tlačených sloupků nebo pilířů k betonovým podkladům.



K montáži:

  • připevnění pomocí svorníků,
  • maximálně 50 mm nad betonem, pak je možno namáhat i na ohyb,
  • výhodou je skryté ukotvení sloupku.



Technická data

Rozměry (H x B x S) Výška (L)
90 x 90 x 8 130
