1) Průvlakové kotvy

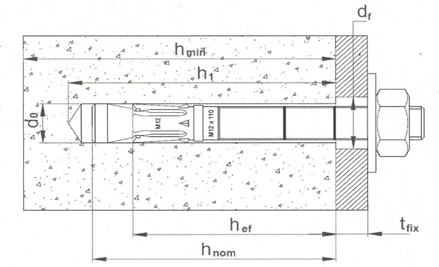

a) Průvlakové kotvy ATX s certifikací ETA

Průvlaková kotva se používá k upevňování do podkladů s velkou pevností jako je například beton nebo kámen. Příkladem použití může být připevňování pozednic (vodorovný trám probíhající podélně krovem), regálů, zábradlí, ocelové konstrukce, stojanů, madel, bariér, fasádních stěn a obkladů atd.

Dostupná provedení:

• Galvanicky zinkovaná ocel,
• nejpoužívanější rozměry skladem.

Rozměr v mm	Tfix (tl.kotveného materiálu v mm)	hmin (mm)	h1 (mm)	hnom (mm)	ks
ATX M8 X 75	10	150	65	55	100
ATX M8 X 90	25	150	65	55	100
ATX M8 X 105	40	150	65	55	100
ATX M8 X 115	50	150	65	55	100
ATX M8 X 130	65	150	65	55	50
ATX M8 X 160	95	1500	65	55	50
ATX M10 X 80	10	150	70	60	50
ATX M10 X 90	20	150	70	60	50
ATX M10 X 100	30	150	70	60	50
ATX M10 X 120	50	150	70	60	50
ATX M10 X 140	70	150	70	60	50
ATX M10 X 150	80	150	70	60	50
ATX M10 X 160	90	150	70	60	50
ATX M10 X 170	100	150	70	60	50
ATX M12 X 100	20	200	70	60	50
ATX M12 X 110	15	200	90	80	50
ATX M12 X 120	25	200	90	80	50
ATX M12 X 140	45	200	90	80	25
ATX M12 X 155	60	200	90	80	25
ATX M12 X 180	85	200	90	80	25
ATX (MTH) M12 X 200	108	130	85	77	25
ATX (MTH) M12 X 220	122	130	85	77	25
ATX M12 X 235					20
ATX (MTH) M12 X 250	152	130	85	77	20
ATX M12 X 280					20
ATX M12 X 320					20
ATX M12 X 350					20
ATX M12 X 370					20
ATX M12 X 400					10
ATX M16 X 115	5	200	110	100	25
ATX M16 X 145	25	200	110	100	25
ATX M16 X 175	55	200	110	100	25
ATX M16 X 200					20
ATX M16 X 215					20
ATX (MTH) M16 X 220	98	168	110	103,5	20
ATX M16 X 245					10
ATX (MTH) M16 X 250	128	168	110	103,5	10
ATX M16 X 270					10
ATX (MTH) M16 X 280	158	168	110	103,5	10
ATX M16 X 315					5

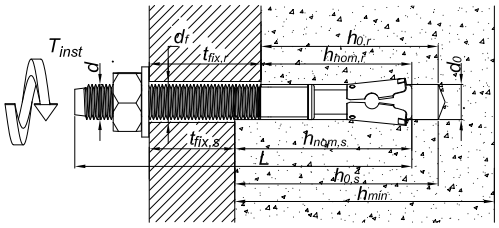

c) Průvlakové kotvy THROUGHBOLT R-XPT

Průvlaková kotva se používá k upevňování do podkladů s velkou pevností jako je například beton nebo kámen. Příkladem použití může být připevňování pozednic (vodorovný trám probíhající podélně krovem), regálů, zábradlí, ocelové konstrukce, stojanů, madel, bariér, fasádních stěn a obkladů atd. Produkty RAWL Throughbolt vznikly jako odpověď na měnící se potřeby trhu v oblasti získávání tuhosti, jednoduchosti upevňování a jakosti zhotovení. Slouží k univerzálnímu upevňování s širokou škálou použití do betonu 20N/m² a více.

Výhody:

• označení hloubky osazení umožňuje provádět správně montáž,
• korpus tvarovaný za studena zajišťuje stálou rozměrovou přesnost,
• optimální úhel kužele umožňující kontrolu expanze,R
• prověřený produkt, schválený nezávislými britskými a mezinárodními certifikujícími institucemi,
• zmenšená hloubka osazení umožňuje se vyhnout problému nárazu na armovací pruty při instalacích na stavbách.

Dostupná provedení:

• R-XPT - galvanicky zinkovaná ocel,
• R-XPT-HD - žárově zinkovaná ocel,
• R-XPT-A4 - nerezová ocel třídy A4.

Standardně nabízené jsou kotvy R-XPT (viz tabulka níže), typy R-XPT-HD a R-XPT-A4 jsou nabízeny většinou ve stejných rozměrech a dodávány pouze na zakázku.



Rozměry:

Typ (Kód zinkování)	Rozměr závitu	Kotevní délka	Max. tloušťka kotveného předmětu
		L	Standard tfix.s	Redukovaná tfix.r
		mm	mm	mm	ks
R-XPT-06050/10*	M6	50	-	10	100
R-XPT-06065/5*		65	5	25
R-XPT-06085/25*		85	25	45
R-XPT-06100/40*		100	40	60
R-XPT-08050/5*	M8	50	-	5	100
R-XPT-08060/10		60	-	10
R-XPT-08065/15		65	-	15
R-XPT-08075/10		75	10	25
R-XPT-08080/15		80	15	30
R-XPT-08085/20		85	20	35
R-XPT-08095/30		95	30	45
R-XPT-08105/40		105	40	55
R-XPT-08115/50		115	50	65
R-XPT-08140/75		140	75	90
R-XPT-08150/85		150	85	100
R-XPT-10065/5	M10	65	-	5	50
R-XPT-10080/10		80	10	20
R-XPT-10095/25		95	25	35
R-XPT-10115/45		115	45	55
R-XPT-10130/60		130	60	70
R-XPT-10140/70		140	70	80
R-XPT-10150/80		150	80	90
R-XPT-10180/110		180	110	120
R-XPT-12080/5	M12	80	-	5	50
R-XPT-12100/5		100	5	25
R-XPT-12120/25		120	25	45
R-XPT-12125/30		125	30	50
R-XPT-12135/40		135	40	60
R-XPT-12140/45		140	45	65
R-XPT-12150/55		150	55	75
R-XPT-12180/85		180	85	105
R-XPT-12220/125*		220	125	145
R-XPT-12300/205*		300	205	225	10
R-XPT-16090/10*	M16	90	-	10**	25
R-XPT-16100/5		100	-	5
R-XPT-16105/10		105	-	10
R-XPT-16125/5		125	5	25
R-XPT-16140/20		140	20	40
R-XPT-16150/30		150	30	50
R-XPT-16160/40		160	40	60
R-XPT-16180/60		180	60	80
R-XPT-16220/100*		220	100	120
R-XPT-16280/160*		280	160	180	15
R-XPT-20125/5	M20	125	-	5	25
R-XPT-20160/20		160	20	40	20
R-XPT-20200/60*		200	60	80	10
R-XPT-20300/160*		300	160	180
R-XPT-24180/20*	M24	180	20	40	10
R-XPT-24260/100*		260	100	120
R-XPT-24300/140*		300	140	160

*   Kotvy na něž se nevztahuje ETA
** Efektivní kotevní hloubka 65mm



2) Rámové kotvy plechové

Rozměr v mm	K (mm)		U (mm)		ks
	1	2	1	2
FA 10 X 72	30	60	40	10	100
FA 10 X 92	30	60	60	30	100
FA 10 X 112	30	60	80	50	100
FA 10 X 132	30	60	100	70	100
FA 10 X 152	30	60	120	90	100
FA 10 X 182	30	60	150	120	100
FA 10 X 202	30	60	170	140	50



3) Vtloukané kotvy

a) Zatloukací kotva VKO 9

Je vyrobena z antikorozního materiálu AZ 150 což je slitina hliníku a zinku.

Vhodným podkladem je pórobeton, lehčené materiály, YTONG, beton.

Rozměry:

Rozměr (mm)	Izolant (mm)	Kotevní hloubka
9 x 60	10	50
9 x 80	30	50
9 x 110	60	50
9 x 140	90	50
9 x 170	120	50
9 x 200	150	50
9 x 230	150	50
9 x 260	150	50
9 x 300	150	50





























b) Zatloukací trubková kotva do betonu ZTK 8

Je vyrobena z pozinkované ocele, zinkochromát.

Vhodným podkladem je beton, kámen, plná cihla, atd.

Rozměry:

Rozměr (mm)	Izolant (mm)	Kotevní hloubka
8 x 50	10	40
8 x 60	20	40
8 x 80	40	40
8 x 100	60	40
8 x 120	80	40
8 x 140	100	40
8 x 160	120	40
8 x 180	140	40
8 x 200	160	40
8 x 220	180	40
8 x 240	200	40
8 x 260	220	40
8 x 280	240	40
8 x 300	260	40
8 x 320	280	40
8 x 340	300	40
8 x 360	320	40
8 x 380	340	40
8 x 400	360	40
8 x 420	380	40
8 x 440	400	40
